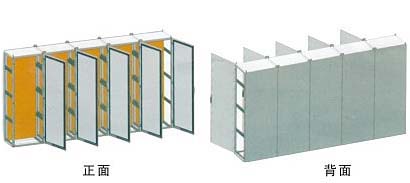

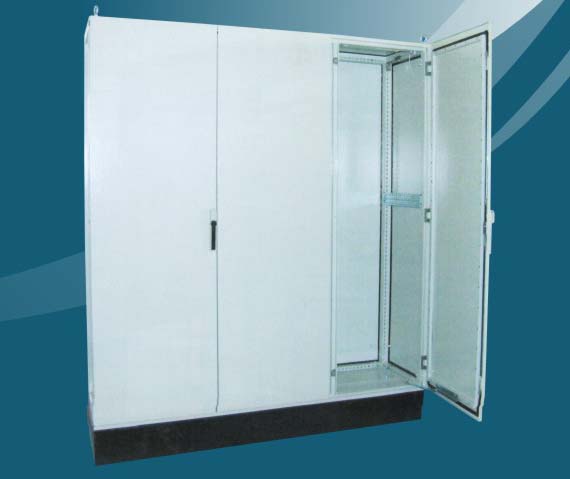

SHPS并柜形式

●尺寸模數化：標準模數M=25
框架的寬度、深度均為標準模數的整倍。
●IP保護性能的保持
每個單元機柜之間的縫隙均鑲入密封條以保持整體的IP保護性能。
●寬度方向并柜的自由度。
根據客戶使用需要，寬度方向可任意井柜。

結構強度牢固。密封效果好，拆裝便捷！
適用于FA控制、電氣工程設備等各種領域！
△利用25mm模塊化尺寸．可進行靈活的結構設計。

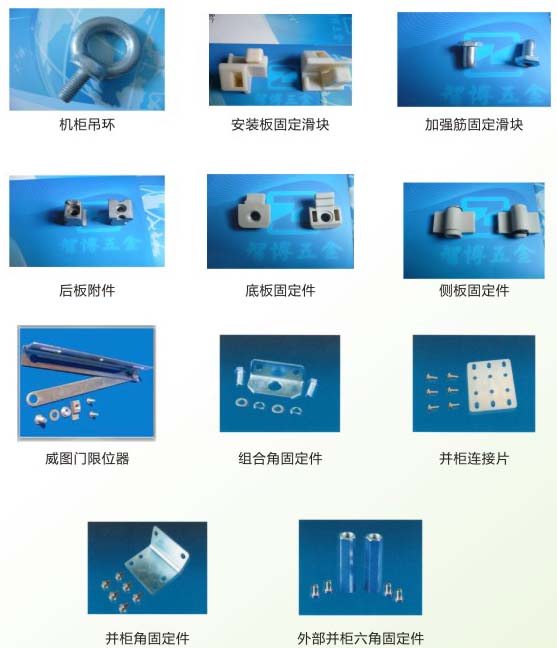

△備有標準的零件系到．可方便拆裝．很好的提高設計與安裝效章。
△采用標準的涂裝顏色：RAL7032 RAL7035-也可自定顏色。
△機柜柱厚參鼗：門檻、后扳、側板、底板、頂柱、框架均為1.5mm，安裝根2.5mm。柱厚公差均為±0 1。
△門型號：具有單開和雙開門選擇。
△防護等級IP54。

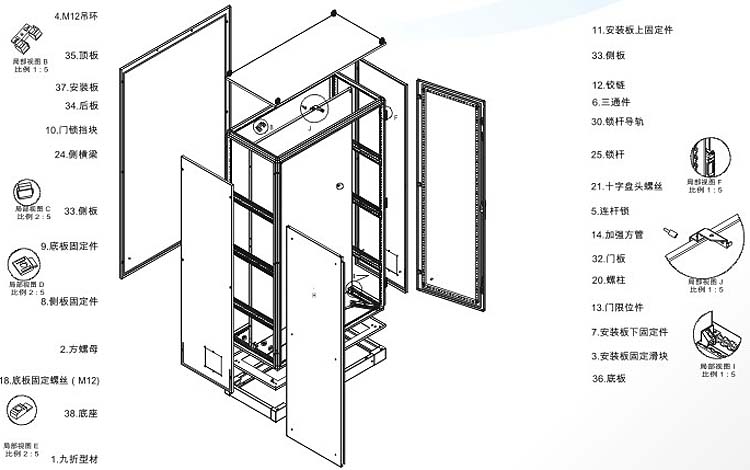

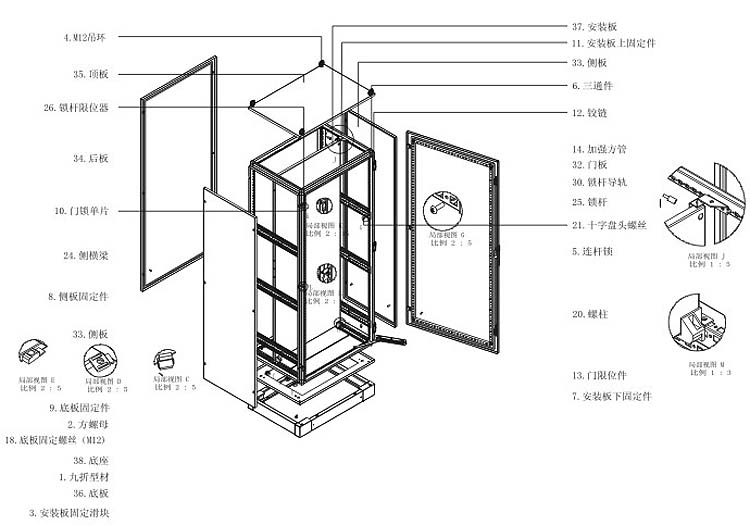

◆單開門機柜爆炸詳圖如下：

◆雙開門機柜爆炸詳圖如下：

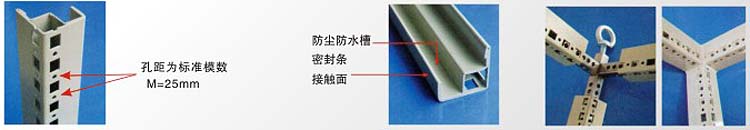

九折型材
●大型排水槽
大型排水槽可減少密封條積水和坐埃等的積蓄量．從而推遲密封條的老化．以確保客戶長期、放心使用。
適臺各種用圖的雙垂面安裝定位孔排列
標準化模數M=25帆為各種形式的安裝提供基礎
●具備較高的結構強度和美觀的外型顏色。
較好的承載強度和抗震強度．采用曲徑迷宮式密封結構．具有較高的防護等級和美觀顏色。
●整體結構具有高強度的吊裝效果和不變型的特性。
采用插入式的角部連接器．再加C02滿焊焊接工藝．保證不變形．吊裝結構牢固與安全性。

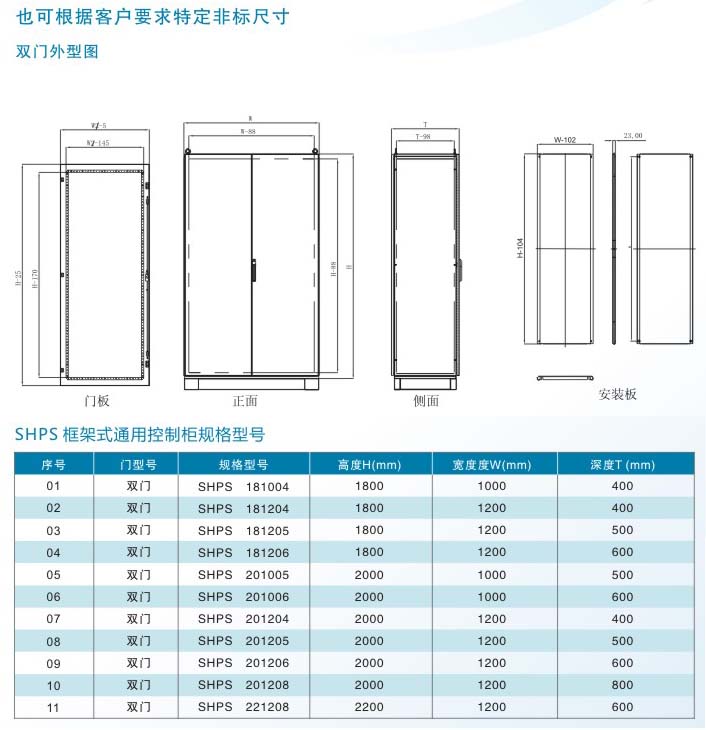

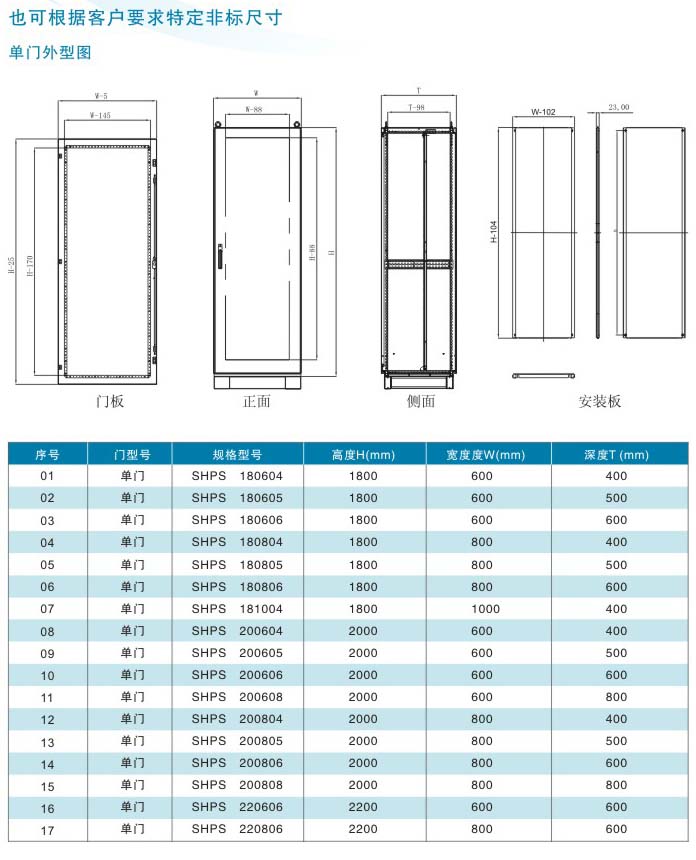

HPS[框架式通用控制柜標準規格系列表]

SHPS[框架式通用控制柜典型結構特點]
