MNS型低壓抽出式開關柜適用于三相交流50、60Hz，額定電壓660V．額定電流6300A以下的三相四線制及三相五線制電力系統，作為接受電能和分配電能之間。廣泛應用于發電廠、變電所、廠礦食業和高層建筑的動力配電中心PC和電動機控制中心MCC。
本產品符合GB7251.JB/T9661-1999、IEC439-1(1992)標準。

使用條件：

1、周圍空氣溫度不高于+40℃，不低于-5℃，并且124小時內其平均氣溫不高于+35~C；
2、周圍空氣相對濕度在最高溫度為40℃時不超過50％，在較低溫度時允許有較大相對濕度，如+20。C時為90％，但應考慮到由于溫度的變化有可能會偶爾產生適度的凝露；
3、戶內使用，使用地點的海拔高度不得超過2000m：
4、應安裝在沒有火災、爆炸危險、嚴重粉塵、化學腐蝕、無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所：
5、安裝時與垂直面的傾斜度不超過5％，且整組柜列相對平整(符合GBJ232_82標準)：
6、開關柜適用于以下溫度運輸和儲存，-25℃-+55℃，在短時間內(不超過24 h)不超過+70℃：
7、若上使用條件不能滿足時，由用戶和制造廠協商解決。

結構特點：

1、MNS型低壓開關柜框架為組臺式結構，基本骨架由C型鋼材組裝而成。柜架的全部結構件由而封旨紋板、敷鋁鋅板、鍍鋅板等不需要二次加工及表面處理的優質原材料組成，通過自攻鎖緊螺釘或8．8級六角螺栓堅固連接成基本柜架，加上對應于方案變化的門、隔板、安裝支架以及母線功能單元等部件組裝成完整的開關柜。開關柜內部尺寸、零部件尺寸、隔室尺寸均按照模數化(E=25ram)變化：開關柜面板采用優質鋼板經數控機床加工而成，表面經過納米陶瓷、電泳處理后靜電噴塑，抗磨耐腐，既有牢固的機械強度，又有可靠的接地連續性。
2、MNS型低壓開關柜的每—個柜體分隔為三個室，即水平母線室(頂部或后部)，功能單元室，電纜室。室與室之間鋼板或高強度阻燃塑料功能板相互隔開，上下層抽屜之間有帶通風孔的金屬板隔離，以有效防止開關元件因故障引起的飛弧或母線與其它線路短路造成的事故，保證使用安全且防止事故蔓延：
3、水平母線為平置式安裝，有效減少電氣應力和熱應力；
4、抽屜具有連接位置、試驗位置、移動位置和分離位置。各抽屜與開關設有機械聯鎖裝置，當開關處于分?jǐn)鄷r，抽屜才能抽出或插入；當開關處于合閘位置時，抽屜不能抽出或插入。同規格的功能單元抽屜可以方便地實現互換，每—個功能單元抽屜對應有16—32對輔助接點，能滿足異地操作控制、電度計量和與計算機接口的自動化監測系統的需要：
5、MNS型低壓開關柜的結構設計可滿足各種進出線方案要求：上進上出、上進下出、下進上出、下進下出；
6、設計緊湊：以較小的空間容納較多的功能單元：
7、結構件通用性強、組裝靈活，以E=25ram為模數，結構及抽出式單元可以任意組合，以滿足系統設計的需要： '
8、垂直母線由高強度阻燃型、高絕緣強度的塑料功能板保護，具有抗故障電弧性能，使運行維修安全可靠：
9、各種大小抽屜的鍆械聯鎖機構符合標準規定，有連接、試驗、移動、分離四個明顯的位置，安全可靠：
10、采用高強度陽燃型工程塑料，有效加強防護安全性能：
11、通用化、標準化程度高，裝配方便。具有可靠的質量保證。

MNS標準型

具有國內先進水平的低壓抽出式開關柜，該產品標準化程度高，結構簡單，框架為模數E=25mm的"C"型材組裝而成，安全性好，大量采用高強度阻燃工程塑料組件。抽屜內具有可靠的機械聯鎖，使用時更加安全可靠，該產品側出線可為3極或4極，后出線用電纜組件出線為3極，后出線L型銅排直接出線可為3極或4極。
1、抽屜單元高度的模數為200mm，分為8E/4單元、8E/2單元、8E單元、16E單元、24E單元五個尺寸系列：
2、每臺抽屜柜最多能安裝9個8E單元的抽屜或36個8E/4單元的抽屜：

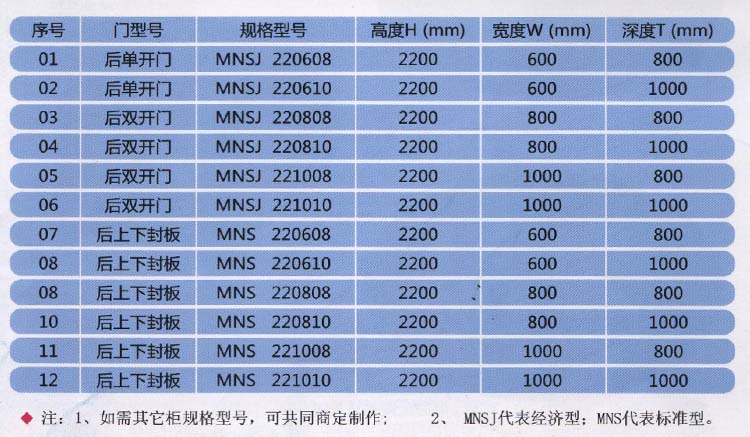

3、外形尺寸：600X800(1000)x2200、800X600(800、1000)x2200、1000X600(800、1000)X2200；
4、額定電流：水平母線最大電流6300A，垂直母線最大電流1000A，抽屜主回路最大電流630A，抽屜輔助回路額定電流10A；
5、柜體的防護等級為IP30～I(xiàn)P40。

MNS經濟型
該柜型是我公司根據市場需求推出，框架為模數E=25 r"rim的"C"型材組裝而成，裝配速度高，經濟實用，外形和抽屜聯鎖機構與標準型M NS相同，垂直母線通道及插件按6CK產品的布置方式，既保證產品的使用性能，又降低產品成本，且8E/2單元抽屜電流可達100A：
1、抽屜單元高度的模數為200mm，分為8E/4單元、8E/2單元，8E單元、12E單元、16E單元、20E單元、24E單元七個尺寸系列：
2、每臺抽屜柜最多能安裝9個8E單元的抽屜或36個8E/4單元的抽屜：
3、外形尺寸：600XS00(1000)X2200、800X800(1．000)X2200、1000X800(1000)X2200：
4、額定電流：水平母線最大電流6300A，垂直母線規格根據客觀需求定，最大電流為：/600A，抽屜主回路最大電流630A，抽屜輔助回路額定電流10A：
5、柜體的防護等級為IP30～I(xiàn)P40。
